气体纯化设备厂家普及空分-空气分离提纯需要哪些设备?

2022-11-23

气体纯化设备厂家普及空分-空气分离提纯需要哪些设备?

空分,简单地说,就是用来把空气中的各组份气体分离,生产氧气、氮气和氩气,还有稀有气体氦、氖、氩、氪、氙、氡等的一套工业设备。

空分设备是以空气为原料,通过压缩循环深度冷冻的方法把空气变成液态,再经过精馏而从液态空气中逐步分离生产出氧气、氮气及氩气等惰性气体的设备,广泛应用于传统的冶金、新型煤化工、大型氮肥、专业气体供应等领域。

简单来说就是空分的系统流程包括:

●空气压缩系统

●预冷系统

●纯化系统

●换热系统

●产品送出系统

●膨胀制冷系统

●精馏塔系统

●液体泵系统

●产品压缩系统

压缩系统

有汽轮机、空压机、增压机,仪表压缩机、自洁式空气过滤器等。

空分设备

(1)自洁式过滤器一般随着气量的变大,滤筒数增多,层数也越高,一般2.5万等级以上双层,6万等级以上三层布置。一般单台压缩机需要单独布置过滤器,同时布置在上风口。

(2)汽轮机是高压蒸汽进行膨胀做功,带动同轴叶轮转动,从而实现进行对工质做功的型式。汽轮机一般常用的有三种形式:全凝、全背压和抽凝,较为常用的是抽凝。

(4)空压机一般大型空分装置投资均为单轴等温型离心压缩机。进口、国产机组均是四级压缩三级冷却(末级不冷却)。主空压机配备一套水洗系统,用以冲洗各级叶轮和蜗壳表面沉积物。该系统随主机成套。

(5)增压机一般大型空分装置采用单轴等温型离心压缩机和齿轮式离心压缩机两种,其中齿轮式在能耗上占较大优势,尤其压比较大的工况。

(6)仪表气压缩机一般有三种形式:无油螺杆机,活塞式和离心式。由于活塞式和离心式天然无油,所以不需要除油装置,只需要配套干燥装置(除水)和过滤器(除固体颗粒)即可。而螺杆机一般有无油和有油然后除油两种,喷油螺杆机需要设置除油装置,同时需要设置精度非常高的除油过滤器,以满足工艺要求,这种机型的优势是价格较便宜。

无油螺杆采用干转子或者水润滑,这种机型优点是不含油,缺点是价格较贵。气量500Nm³/h以下适合选活塞式,气量在2000Nm³/h以下适合选螺杆机或活塞机。气量在2000Nm³/h以上三种机型都可以选,气量大时离心式压缩机较有优势,其易损件较少,同时好维护,性价比较高。

仪表压缩机在开车时使用,正常运行后由分子筛纯化器后抽取。

预冷系统

预冷系统空冷塔有两种形式:闭式循环(空冷塔分为上下两段,冷冻水在空冷塔上段和水冷塔之间循环)和开式循环(进循环水系统),闭式循环主要应用于水质不好的化工厂,需要补充新鲜水及药剂。开式循环应用较广,但是循环水系统同样也需要定期补充新鲜水,预冷系统还需要考虑夏天工况。空冷塔一般设计为底部为1米φ76不锈钢鲍尔环(耐高温),3米φ76增强型聚丙烯鲍尔环(大通量),4米φ50增强型聚丙烯鲍尔环。

水冷塔也有两种:两段式(无外加冷源时,干燥污氮气的冷量回收充分,使之预冷系统有保障,但是阻力大一倍,(7米+7米φ50聚丙烯鲍尔环)和一段式(有外加冷源时,8米φ50聚丙烯鲍尔环)。

此外,预冷系统一般所有进水均要设置过滤器(一般6台:4台水泵,水冷塔进水,冷水机组蒸发侧进水),防止杂质带入系统。预冷系统的效果检测为:下段4米填料段出口气比进水低1℃;上段8米填料段出口气比水高1℃,一般在空冷塔中部设置测温计(伸入内部)。

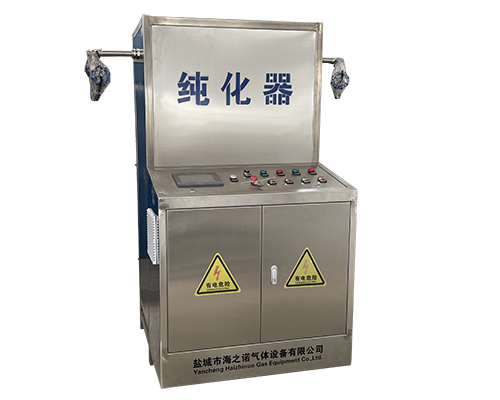

纯化系统

纯化系统采用的的吸附器有立式轴向流,卧式双层床和立式径向流三种。

立式轴向流主要用于1万等级(直径已经到4.6m)以下空分设备的配套,床层厚度1550∽2300mm,双层单层均可布置,立式轴向流吸附器的气流分布好。

卧式双层床主要用于大中型空分设备的配套,床层厚度1150mm(分子筛)+350mm(铝胶)。

立式径向流吸附器可以有效利用容器内部空间,使得同直径吸附层面积扩大1.5倍左右,这样可以有效降低塔器高度,同时立置方式占地面积较小。由于气流分布均匀,不像卧式吸附器气流不均,使得分子筛用量减少20%,再生能耗也节省20%。

再生加热有电加热器和蒸汽加热器两种方式。

蒸汽加热器有卧式(4万等级以下),立式(4万等级以上),立式蒸汽加热器(蒸汽利用率高,节能20%)布置方式有:一台蒸汽加热器(有H2O泄漏测点);电加热器(两用一备或者一用一备)并联(高温低流量联锁停设置,防止烧坏,加热管材质为1Cr18Ni9Ti);电加热器(满足活化再生,250∽300℃)与蒸汽加热器并联;电加热器与蒸汽加热器串联(蒸汽温度低时,不过造成再生阻力较大)。

对纯化系统还需要设置节流再生管路以满足开车需要。另外再生气侧设置安全阀,蒸汽加热器侧设置安全阀,防止设备或者阀门压力高侧泄漏或者超压,以及节流超压。再生流路配置手动蝶阀来调配阻力,以使得主塔运行稳定(或者不设置,采用总管设置调节阀时序调节)。

换热系统

换热系统严格来说,多股流混合介质设计在同一换热器里,让各介质传热自动平衡,能耗低,但是这样对于内压缩流程会造成全部换热器均为高压换热器,会造成投资的积聚增加,所以2万等级以上内压缩换热器组织还是采用高低压分开的办法,更为经济些,2万等级以下采用全部高压换热器配置。
